Как заменить клавиатуру серии BZ

Применимые продукты и категории для данной статьи


оценка сложности Оценка сложности:
трудно
требуемое время Требуемое время:
20 минут

ВНИМАНИЕ!
Эти инструкции изложены в общей форме. Sony VAIO в Европе настоящим информирует, что самостоятельную замену клавиатуры следует производить осторожно. Если в процессе замены клавиатуры компоненты компьютера VAIO окажутся поврежденными, их ремонт или замена будет производиться не по гарантии, а за плату.


  1. Завершите работу компьютера и отключите все периферийные устройства.
  2. Отключите компьютер от адаптера переменного тока и извлеките аккумулятор.
  3. Коснитесь заземленного металлического объекта (например, радиатора или водопроводной трубы), чтобы избавиться от электростатического заряда.

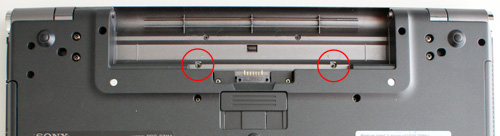

  4. Снимите 2 винта (отмечены красным на рис. 1).

    Рис. 1. Снятие 2 винтов снизу


  5. Поверните устройство, откройте его и приведите в рабочее положение. Наклоните дисплей как можно дальше назад, не прилагая усилий.

  6. Предупреждение!
    • Надставка над клавиатурой закреплена на нескольких защелках. Эти защелки легко сломать, особенно если прилагать усилия в неверном направлении.
    • При выполнении обратной сборки необходимо аккуратно уложить кабель сканера отпечатков пальцев в отведенное для него место. В противном случае будет невозможно поставить надставку над клавиатурой на свое место.

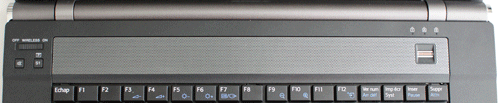

    Чтобы полностью отсоединить защелки, потяните центральную часть переднего края надставки над клавиатурой вверх, как показано на рис. 2. Осторожно, чтобы не повредить кабель сканера отпечатков пальцев, отсоедините защелки покачиванием, а затем поверните надставку над клавиатурой нижней поверхностью вверх, как показано на рис. 2.

    Рис. 2. Снятие надставки над клавиатурой

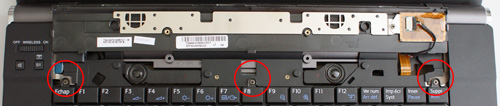

  7. Снимите 3 винта.

    Рис. 3. Подготовка к отсоединению клавиатуры

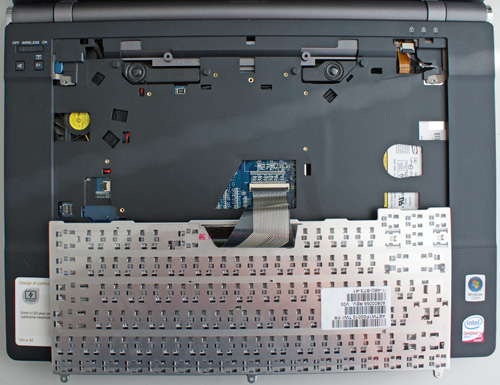

  8. После снятия винтов, удерживающих верхний край клавиатуры, переместите клавиатуру на несколько миллиметров по направлению к дисплею, а затем сложите ее на сенсорную панель.

    Рис. 4. Подготовка к отсоединению клавиатуры от системной платы


  9. Если плоский пластмассовый соединитель клавиатуры прикреплен к разъему лентой, осторожно удалите ее.

  10. Предупреждение!
    • Если соединитель клавиатуры сломан, необходимо заменить системную плату. Стоимость замены системной платы может превосходить стоимость подержанного компьютера VAIO.

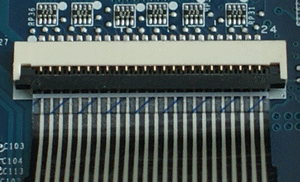

    Соединитель клавиатуры системной платы состоит из двух частей: неподвижной части (бежевая) и скобы (черная), которая фиксирует плоский кабель клавиатуры. Аккуратно отделите скобу, осторожно нажимая вверх на ее центральную часть, как показано на рис. 5.

    Рис. 5. Отсоединение
    плоского кабеля

    В результате плоский кабель должен быть свободен и будет легко выскальзывать из разъема.

  11. Чтобы установить новую клавиатуру, выполните процедуру в обратном порядке, обращая внимание на следующее.
    • Чтобы избежать лишней работы, проверьте надежность соединения плоского кабеля клавиатуры перед продолжением сборки. Для этого подключите адаптер переменного тока к компьютеру VAIO, нажмите сначала кнопку питания, а затем (как только на экране появится логотип VAIO) кнопку F2, чтобы войти в BIOS. Если проверка прошла успешно, вновь отключите компьютер VAIO, отсоедините адаптер переменного тока и продолжайте сборку.
    • Аккуратно уложите кабель сканера отпечатков пальцев в отведенное для него место. В противном случае будет невозможно поставить надставку над клавиатурой на свое место.
