Как заменить клавиатуру серии S

Применимые продукты и категории для данной статьи


оценка сложности Оценка сложности:
трудно
требуемое время Требуемое время:
10 минут

ВНИМАНИЕ!
Эти инструкции изложены в общей форме. Sony VAIO в Европе настоящим информирует, что самостоятельную замену клавиатуры следует производить осторожно. Если в процессе замены клавиатуры компоненты компьютера VAIO окажутся поврежденными, их ремонт или замена будет производиться не по гарантии, а за плату.


  1. Завершите работу компьютера и отключите все периферийные устройства.
  2. Отсоедините компьютер от адаптера переменного тока и извлеките аккумулятор.
  3. Коснитесь заземленного металлического объекта (например, радиатора или водопроводной трубы), чтобы избавиться от электростатического заряда.
  4. Установите устройство на столе нижней панелью вверх. Используйте кусок ткани, чтобы защитить его от царапин.

  5. Снимите 2 винта (отмечены красным на рис. 1), подвиньте крышку до края устройства, чтобы ее снять, и отложите в сторону.

    Рис. 1. Снятие 2 винтов снизу


  6. Снимите 3 винта (отмечены красным на рис. 2).

    Рис. 2. Снятие 3 винтов снизу


  7. Клавиатура крепится с помощью защелок к дисплею и с помощью зубцов к сенсорной панели (см. рис. 3).

    Рис. 3. Положение защелок (красные круги) и зубцов (желтые квадраты)


  8. Внутри отсека для аккумулятора имеется круглое отверстие в направлении клавиатуры. Это отверстие используется для поднятия центральной части верхнего края клавиатуры  вверх и облегчения ее захвата (см. рис. 4).

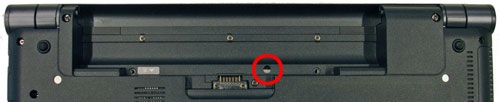

  9. Рис. 4. Расположение отверстия доступа в отсеке для аккумулятора


  10. Откройте компьютер VAIO и положите его на бок на столе. Аккуратно вставьте отвертку в отверстие, как показано на рис. 4 выше, захватите верхний край клавиатуры другой рукой и плавно потяните, чтобы отсоединить защелки в углах верхнего края (см. рис. 5).

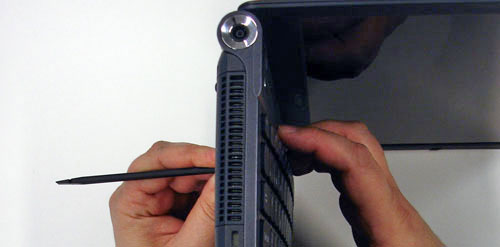

    Рис. 5. Отсоединение верхнего края клавиатуры


  11. После отсоединения обеих защелок положите устройство на стол в рабочем положении. Затем аккуратно подвиньте клавиатуру в направлении экрана, чтобы отсоединить зубцы, после чего положите клавиатуру нижней панелью вверх на сенсорную панель, как показано на рис. 6.

    Рис. 6. Подготовка к отсоединению плоского кабеля клавиатуры


  12. Если плоский пластмассовый соединитель клавиатуры прикреплен к разъему лентой, осторожно удалите ее.

  13. Предупреждение!
    • Если соединитель клавиатуры сломан, необходимо заменить системную плату. Стоимость замены системной платы может превосходить стоимость подержанного компьютера VAIO.
    Соединитель клавиатуры системной платы состоит из двух частей: неподвижной части (бежевая) и скобы (коричневая), которая фиксирует плоский кабель клавиатуры. Аккуратно отделите скобу от соединителя, осторожно нажав на ее углы, как показано на рис. 7.

    Рис. 7. Отсоединение плоского кабеля клавиатуры


    В результате плоский кабель клавиатуры должен быть свободен и будет легко выскальзывать из разъема на системной плате.

  14. Чтобы установить новую клавиатуру, выполните процедуру в обратном порядке, обращая внимание на следующее.
    • Чтобы избежать лишней работы, проверьте надежность соединения плоского кабеля клавиатуры перед продолжением сборки. Для этого подключите адаптер переменного тока к компьютеру VAIO, нажмите сначала кнопку питания, а затем (как только на экране появится логотип VAIO) клавишу F2, чтобы войти в BIOS. Если проверка прошла успешно, вновь отключите компьютер VAIO, отсоедините адаптер переменного тока и продолжайте сборку.
